محل منبع:
چین
نام تجاری:
WENYOU
گواهی:
REACH/RoHS/UL/SGS/IOS
شماره مدل:
LE-9516/LH-9516
چسبندگی | 200 تا 500 |
---|---|
فرآیند | APG و کاسینگ خلاء |
تجزیه حرارتی | > 320°C |
قدرت چسبندگی | قوی |

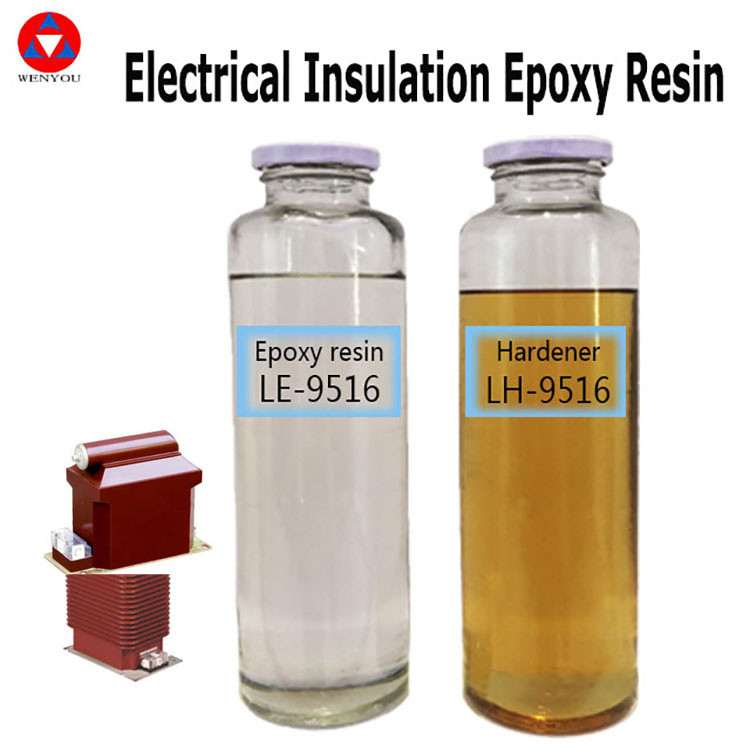

استفاده اصلی | عایق برق |
اجزا | نامگذاری | مقدار |
---|---|---|
رزین اپوکسی | LE-9516 | 100 پوند |
سخت کننده | LH-9516 | 100 پوند |
پرکننده | سیلیکون | ۳۵۰ تا ۴۰۰ پوند |
خمیر رنگ | LC- | 3pbw |

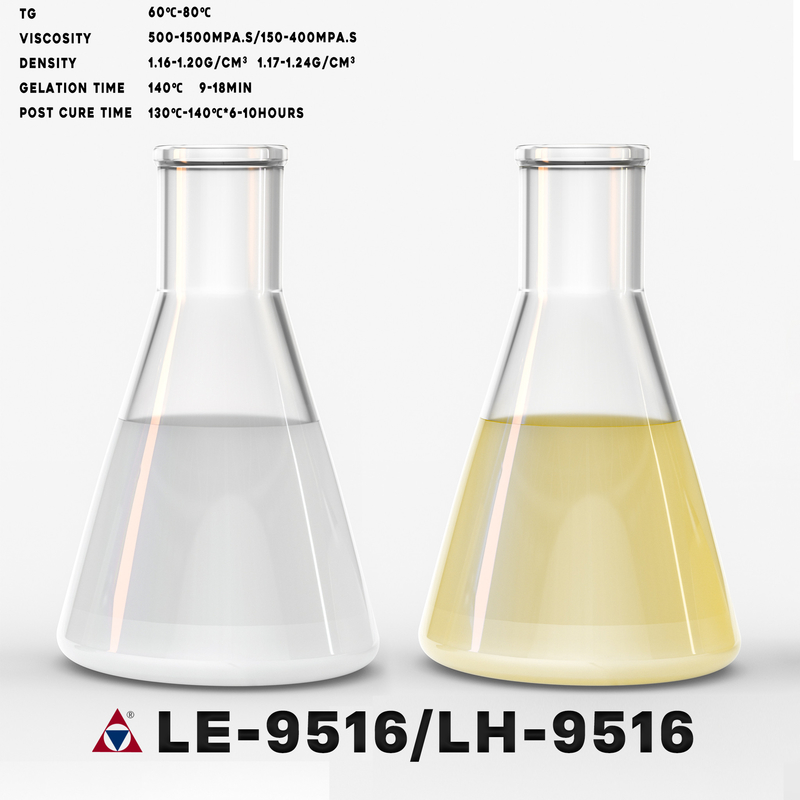

رزین LE-9516 خواص | عوامل درمان کننده LH-9516 خواص | ||||
---|---|---|---|---|---|
مالکیت | واحد | استاندارد | مالکیت | واحد | استاندارد |
ظاهر | دید | مایع زرد شفاف | ظاهر | دید | مایع زرد شفاف |
ارزش اپوکسی | Eq/kg | 4.۰-۴5 | ویسکوزیت در 25 درجه سانتیگراد | mPa.s | 150 تا 400 |
ویسکوزیت در 25 درجه سانتیگراد | mPa.s | 500 تا 1500 | تراکم در 25 درجه سانتیگراد | g/cm3 | 1.17-124 |
تراکم در 25 درجه سانتیگراد | g/cm3 | 1.16-120 | معاون رئیس جمهور | بابا | حدود صفر5 |
VP در 25°C | بابا | <0.01 | نقطه روشنایی | °C | حدود 140 |
نقطه روشنایی | °C | حدود 135 |
پارامتر | یخ زدایی خودکار تحت فشار | فولادی وکیوم |
---|---|---|
دمای مخلوط | ۴۰ درجه سانتیگراد ۱/۲ ساعت | 50-60 درجه سانتیگراد/1-1.5 ساعت |
روش تغذیه | فشار (0.5-5bar) | خلاء (پوت کاسینگ) |
دمای قالب | 130 تا 150 درجه سانتیگراد | 105°C/4-6h |
زمان یخ زدگی | ۱۰ تا ۵۰ دقیقه | 80°C/4h+100°C/2h+120°C/2h |
بعد از خشک شدن | 130 تا 140 درجه سانتیگراد × 6 تا 10 ساعت | 130 تا 140 درجه سانتیگراد × 6 تا 10 ساعت |
LE-9516:LH-9516=100:100
درجه حرارت | زمان ژل |
---|---|
120°C | 20 تا 40 دقیقه |
140 درجه سانتیگراد | 9 تا 18 دقیقه |
160 درجه سانتیگراد | 4 تا 8 دقیقه |
سیستم آزمایش:رزین LE-9516 / عامل مقاوم سازی LH-9516 / آرد سیلیس=100/100/400
شرایط درمان:120°C × 4 ساعت +140°C × 8 ساعت
مالکیت | نتایج معمول | مالکیت | نتایج معمول |
---|---|---|---|
Tg ((DSC) | ۶۰ تا ۸۰ درجه سانتیگراد | دمای تجزیه حرارتی | > 320°C |
مقاومت کششی | 60-80N/mm2 | میزان جذب آب (23°C × 10 روز) | 0.10-0.20 درصد در وزن |
قدرت انعطاف پذیری | 100-130N/mm2 | میزان جذب آب (100°C × 60 دقیقه) | 0.08-0.15 درصد در وزن |
قدرت فشرده سازی | 140-190N/mm2 | مقاومت سطحی | 1014Ω |
قدرت ضربه | 8 تا 16 کیلوژنی/متر | مقاومت حجم | 1015Ω.cm |
انقباض مقاوم سازی | 0.8 تا 1.0 درصد | قدرت دی الکتریک | 31kv/mm |
مقاومت در برابر شعله (4mm) | سطح HB | از دست دادن دی الکتریک | 0.02 |
رسانایی حرارتی | 0.8-0.9W/mk |
درخواست خود را مستقیماً برای ما ارسال کنید
